برای اینکه درک درستی از ماژول و کارت ها داشته باشید به این مثال توجه کنید، شما یک کودک هستید و در حال بازی با قطعات خانه سازی می باشید. یک بار از یک آجر برای ساخت دیوار اتاق استفاده می کنید و بار دیگر آن را برای ساخت دیوار حیاط به کار می برید. ماژول ها همانند این قطعات هستند که قابلیت استفاده و حذف در دستگاه ها را دارند و می توانند مجددا در همان دستگاه یا دستگاه دیگری مورد استفاده قرار بگیرند. با اتصال ماژول به دستگاه ها قابلیت هایی را به آن دستگاه اضافه می کنید و با جدا کردن آن ها این قابلیت ها از بین می روند. در واقع می توان گفت ماژول ها یک قطعه از دستگاه بزرگتر هستند که می توانند حذف و یا اضافه گردند.

امروزه ماژول های الکترونیکی به یک قطعه بسیار پر اهمیت در دنیای مدرن تبدیل شده اند که کاربرد زیادی در تجهیزات شبکه دارند. قابلیت تطبیق بالایی که ماژول ها با این تجهیزات دارند موجب برطرف شدن نیازهای کاربران گردیده و به شما امکان انجام عملکردهایی در طیف گسترده تر را می دهد. این انعطاف پذیری و قابلیت انطباق بالا بسیاری از هزینه ها را حذف کرده، بنابراین می توان گفت ماژول ها بسیار مقرون به صرفه هستند.

ماژول ها قطعاتی سخت افزاری هستند که به سخت افزار اصلی متصل شده و امکاناتی را بسته به نیاز شبکه به آن اضافه می نمایند. به سوئیچ هایی که دارای ورودی برای نصب ماژول هستند سوئیچ های ماژولار گفته می شود. جدیدترین ماژول ها، ماژول های SFP یا Mini GIBIC هستند که انواع پورت های گیگابیت را بر روی کابل فیبر نوری و کابل مسی ارائه می کنند. سوئیچ ماژولار این امکان را به مدیرشبکه می دهد تا بتواند چندین دستگاه را در کنار هم داشته باشند.

امروزه انواع ماژول ها تولید و روانه بازار گردیده اند. ماژول های SFP یک رابط تبدیل هستند که در ابعاد کوچک و قابل جداشدن برای مصارف صنعتی طراحی شده است، این ماژول امکان اتصال سوئیچ ها و روترها بر روی یک شبکه را میسر می کند. ماژول های SFP و +SFP از لحاظ شکل ظاهری کاملاً شبیه یکدیگر هستند و اکثر سوئیچ های شبکه نیز از هر دو ماژول پشتیبانی می کنند.

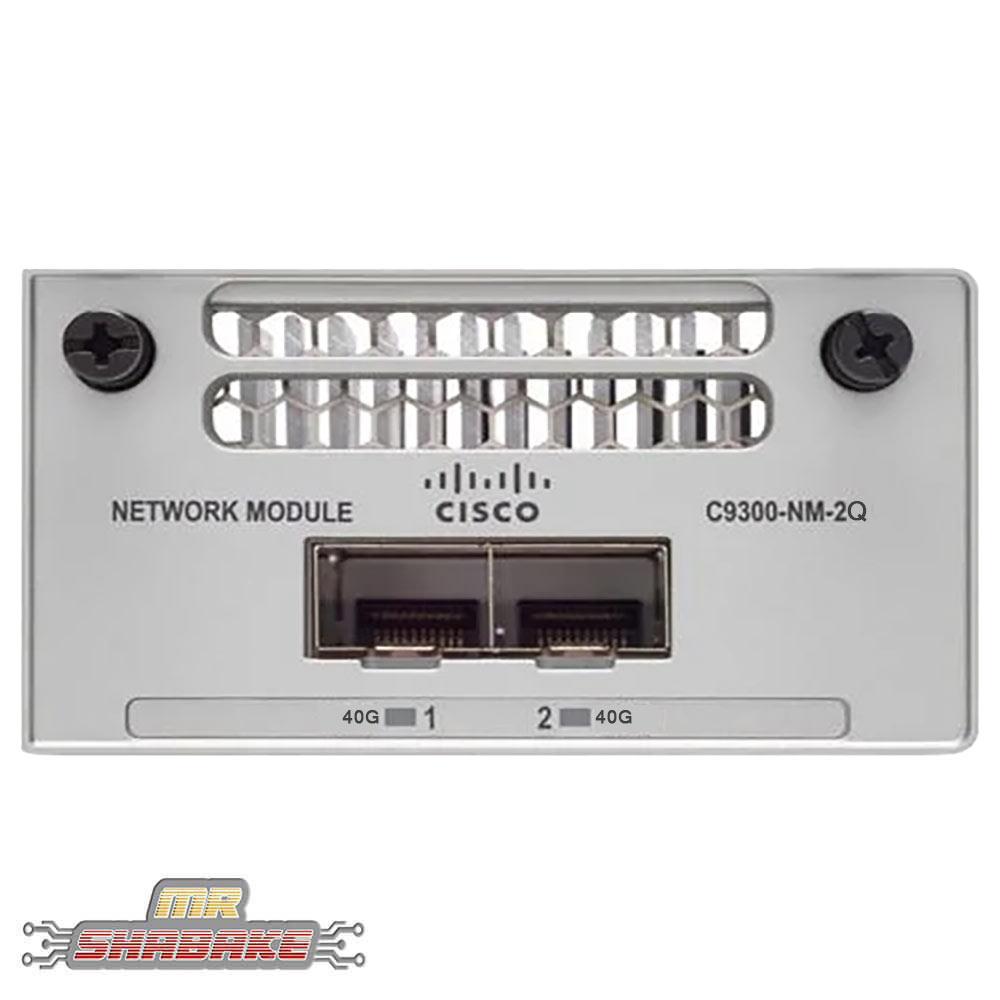

ماژول شبکه چیست:

قطعا با مطالعه مطالب بالا به راحتی می توانید به این سوال پاسخ دهید که ماژول چیست، این قطعات سخت افزاری به صورت مجزا و مستقل در تجهیزات شبکه به شمار می روند. به طور کلی می توان گفت، ماژول های شبکه قطعات سخت افزاری فشرده شده ای هستند که بخشی از یک سیستم بزرگتر هستند. ماژول های شبکه جهت اتصال دستگاه های شما به شبکه از طریق اینترفیس جدید را فراهم می آورد و وظیفه افزایش پهنای باند و افزایش کارایی شبکه را بر عهده دارد.

ماژول اترنت و ماژول فیبرنوری نمونه هایی از ماژول شبکه هستند که دستگاه شما را از طریق اینترفیس های جدید به شبکه وصل می کند. مثلا اگر کابل نوری را به روتر وصل کنید، باید از ماژول فیبرنوری استفاده کنید و اگر بخواهید اتصالات WAN بین دو نقطه را گسترش دهید باید از ماژول شبکه WAN استفاده کنید. نکته جالبی که باید بدانید این است که سوئیچ های شبکه و روترها علاوه بر اینترفیس های پیش فرص دارای چند اسلات های خالی نیز می باشند که این ماژول های شبکه در این اسلات ها قرار می گیرند و شما می توانید دستگاه مورد نظر خود را ارتقا بخشید.

اگر به سوئیچ ها و یا روترها با دقت نگاه کنید، خواهید دید که 2 یا 4 پورت آخر این دستگاه ها جداگانه گروه بندی شده اند، که با قرار دادن ماژول های شبکه در آن پورت ها، پورت هایی را در اختیار دارید که موجب اتصال این دستگاه به دستگاه های دیگر می شود.

ماژول سیسکو چیست:

یکی از برندهای معتبر در زمینه تولید ماژول شبکه، کمپانی سیسکو است. ماژول های سیسکو در واقع یک قطعه سخت افزاری است که موجب اتصال دستگاه های موجود در تجهیزات شبکه می گردد. سوئیچ های سیسکویی که دارای پورت های آپلینک هستند قادر به استفاده از ماژول سیسکو می باشند که در افزایش سرعت و کیفیت انتقال اطلاعات نقش به سزایی ایفا می کنند.

از ماژول های سیسکو برای موارد گوناگونی استفاده می شود که از جمله این موارد می توان به اتصال ایمن، سریع و پر قدرت اشاره کرد. احتمال خراب شدن این قطعات بسیار کم است و می تواند سرعت بالایی را ارائه دهد و در نهایت به انتقال داده ها با بالاترین کیفیت بپردازد.

ماژول های سیسکو در سه نوع موجود هستند؛  ماژول شبکه، ماژول استک و ماژول فیبر. هر یک از این ماژول ها در انواع گوناگون با ویژگی های مختلفی به بازار عرضه شده اند. از جمله ماژول های سیسکو می توان به موارد زیر اشاره کرد:

• ماژول سیسکو SFP
• ماژول سیسکو GLC-LH-SM
• ماژول سیسکو GLC-T
• ماژول فیبرنوری SFP-1G
• ماژول فیبرنوری GLC-ZX-SM
• ماژول فیبرنوری SFP-10G

انواع ماژول ها:

ماژول ها دارای انواع متنوعی هستند که در ابتدا می خواهیم کمی درباره ماژول های SFP صحبت کنیم.

• ماژول های SFP:

ماژول های شبکه SFP یا ماژول فیبرنوری از کاربردی ترین ماژول های شبکه می باشد که مخفف عبارت Small Form-Factor Pluggable است. این ماژول ها وظیفه تبدیل سیگنال دیجیتال به سیگنال نوری را دارند و همچون یک انتقال دهنده داده های سریالی دیجیتالی را دریافت می کنند و به صورت داده های نوری به شبکه تحویل می دهند و در نهایت مسافت انتقال اطلاعات از طریق فیبرنوری را به شکل چشمگیری (ده ها کیلومتر) افزایش می دهند. این ماژول ها داده ها را تا سرعت 4.25Gbps انتقال میدهند. ماژول های SFP می توانند از فیبرهای تک حالته، چند حالته، طول موج های مختلف و کابل های شبکه cat6a، cat6، cat5 و cat7 پشتیبانی کنند.

• ماژول های SFP+:

ماژول های شبکه SFP+ همچون ماژول SFP هستند با این تفاوت که نرخ داده آن ها بالاتر از 16 گیگابیت بر ثانیه و توسعه یافته تر هستند. می توان گفت این ماژول های SFP+ نسخه پیشرفته تر SFP هستند. این ماژول ها در نقش فرستنده و گیرنده ایفای نقش می کنند. این ماژول بر اساس استاندارد SFF-8431 است و همچنین می تواند از استاندارد OTU2 نیز پشتیبانی کنند. از ماژول های SFP+ برای اترنت 10G، همچنین ارسال و انتقال اطلاعاتی که نیازمند سرعت بالا هستند از این ماژول استفاده میکنند. زیرا این ماژول ها به گونه ای طراحی شده اند که از کانال فیبر 8 گیگابیت بر ثانیه، اترنت 10 گیگابیت بر ثانیه و همچنین شبکه انتقال نوری پشتیبانی می کنند.

نکته: ماژول SFP و SFP+ در بعضی موارد همچون اتصالات، مجموعه کابل ها و مجموعه های نوری مشابه یکدیگر هستند. شما می توانید ماژول SFP را در اسلات SFP+ قرار دهید اما عکس این قضیه امکان پذیر نمی باشد.

• ماژول های XFP:

این ماژول ها به صورت مستقل از پروتکل ها هستند که دارای استاندارد 10 گیگابیت بر ثانیه هستند و در نقش فرستنده و گیرنده عمل می کنند از این رو از ماژول های دوجهته محسوب می شوند. استانداردهای پشتیبانی شونده توسط ماژول های XFP علاوه بر اترنت 10G می توان به کانال فیبر SONET OC-192 و SDH STM-64 اشاره کرد.

• ماژول های QSFP:

این ماژول ها، ماژول های چهار کاناله با فرم فکتور کوچک قابل انتقال هستند که برای ارتباط داده ها بسیار متداول هستند و به کار می روند. این ماژول ها نیز به صورت دو جهته هستند و نقش گیرنده و فرستنده دارند. ماژول های QSFP+ به خاطر پهنای باند بالایی که ارائه می دهند محبوبیت بیشتری از ماژول های QSFP در میان کاربران دارند.

تفاوت ماژول های SFP و SFP+:

این ماژول ها به هم بسیار مشابه هستند و بیشتر سوئیچ ها از این دو ماژول پشتیبانی می کنند و از نظر ظاهر کاملا به هم مشابه هستند اما تفاوت هایی با هم دارند که در ادامه آن ها را مطرح خواهیم کرد:

• سرعت انتقال ماژول های SFP تا 4.25Gbps بوده ولی سرعت SFP+ تا سرعت 16Gbps افزایش یافته است.
• استاندارد ساخت SFP استاندارد IEEE802 و SFF-8472 بوده ولی SFP+ مطابق استاندارد SFF-8431 ساخته شده است.
• SFP در سرعت های 100Base یا 1000Base کاربرد دارد اما SFP+ در Gigabit Ethernet مورد استفاده میباشد.
•  قیمت SFP+ بیشتر از SFP است.

تفاوت ماژول های SFP و XFP:

• XFP براساس استاندارد XFP MSA بوده ولی SFP طبق استاندارد IEEE802 و SFF-8472 تولید شده است.
• ماژول SFP دارای اندازه کوچکتر و قیمت ارزان تر از ماژول XFP  می باشد.
• ماژول SFP از نرخ انتقال داده 10 گیگ پشتیبانی نمی کند، در صورتی که XFP یک ماژول 10 گیگ است.

ماژول (PVDM) سیسکو:

روترهای سیسکو یکی از محصولات کاربردی در بازار تجهیزات شبکه به شمار می روند، که برای پردازش داده های صوتی آنالوگ و تبدیل آن ها به دیجیتال باید از برخی تجهیزات سخت افزاری استفاده کنند، که ماژول PVDM در انجام این امر بسیار پرکاربرد ظاهر شده است. این ماژول های PVDM سیسکو از طریق ISR ها، ای پی فون ها را به سایر آی پی فون های موجود در شبکه متصل می کند. به عبارتی می توان گفت ماژول های PVDM به عنوان پردازشگر سیگنال های دیجیتال صوتی هستند که سیگنال های دیجیتال را روی خود قرار داده که از طریق آن ها، بسته های آنالوگ به دیجیتال تبدیل شوند.  هر چه تعداد این تراشه ها بیشتر باشد، قدرت پردازش نیز بالاتر می رود.

کارت ماژول چیست:

کارت ماژول یا plc از جمله قطعاتی هستند که کاربرد زیادی در صنعت دارند. هدف این قطعات توسعه دادن و ارتقای توانایی های دستگاه می باشد. در واقع از کارت شبکه برای افزایش تعداد پورت ورودی و خروجی I/O استفاده می شود و فضای حافظه را افزایش می دهد. برای ایجاد سازگاری با پروتکل های ارتباطی نیز از کارت ماژول نیز استفاده می کنند. از متداول ترین کارت های PLC می توان به کارت های اشاره کرد که پورت ورودی و خروجی را افزایش می دهند.

ماژول چیست:

به طور کلی ماژول ها قطعاتی هستند که بخشی از یک سیستم بزرگ تر می باشند که معمولا بر روی یک دستگاه اضافه و یا حذف می شود. علاوه بر ماژول های شبکه که در بالا به طور کامل برایتان تشریح کرده و به توضیح درباره انواع آن ها پرداختیم، ماژول های الکترونیکی نیز وجود دارند که شامل ماژول پاور، ماژول سنسور، ماژول ارتباطی، ماژول کنتور موتور، ماژول آنالوگ، دیجیتال و.. می باشد. که در ادامه تصاویر برخی از آن ها درج شده است.
