دسته: ماژول فیبر نوری

ماژول فیبر نوری قطعه ای است که برای اتصال کابل فیبر نوری به یک دستگاه الکترونیکی مثل سوئیچ های شبکه استفاده می شود. به ماژول های فیبر نوری، SFP که مخفف Small Form-Factor Pluggable است نیز گفته می شود. ماژول SFP در انواع مختلفی و توسط برندهای مختلفی تولید و در بازار تجهیزات شبکه عرضه می شود. پس در واقع ماژول فیبر نوری یک گیرنده نوری با ابعاد کوچک است که بر روی یک مبدل رسانه ای یا سوئیچ اترنت قرار داده می شود.

عملکرد ماژول فیبر نوری:

• این ماژول ها سبب ایجاد ارتباط سریع بین سوئیچ های شبکه و سایر اجزا مانند روترها می شوند.
• جهت ایجاد اتصال در این ماژول ها از کابل شبکه یا کابل فیبر نوری استفاده می شود.
• این ماژول ها با انواع کابل فیبر نوری مالتی مد و سینگل مد سازگار است.
• در طول موج های مالتی مد تا 1310 نانومتر و در سینگل مد تا 1550 نانومتر را پشتیبانی می کند.
• از دیگر نسخه های این ماژول های فیبر نوری می توان به ماژول SFP+ اشاره کرد که تا 10Gbps را ارائه می دهد.

کاربرد ماژول های فیبر نوری:

رایج ترین موارد استفاده از تکنولوژی فیبر نوری در شبکه های کامپیوتری است. زیرا انتقال دیتا در فیبر نوری با پهنای باندی بالایی صورت می گیرد. صدا وسیما و همچنین اینترنت بهترین مثال هایی هستند که برای انتقال دیتا با سرعت بالا توسط فیبر نوری می توان نام برد.

همچنین برای پشتیبانی از اتصالات از راه دو بین شبکه های کامپیوتری می توان از آن استفاده کرد و از طرف دیگر در محیط هایی مثلا اعماق دریا نیز فیبرهای نوری دارای عملکرد خوبی هستند.

در صنایع نظامی و هوا فضا از فیبر نوری به عنوان وسیله‌ای برای ارتباط و انتقال سیگنال استفاده می کنند. این نکته را در نظر داشته باشید که در حال حاضر برای تقویت سیگنال‌های تلفن همراه، رادیو دوطرفه و تجهیزات وایرلس از ماژول‌های فیبر نوری استفاده می‌شود.

برندهای مختلف ماژول فیبر نوری:

ماژول های فیبر نوری در برندهای مختلفی تولید و در دینا عرضه می شوند اما مهمترین آنها شامل ماژول فیبر نوری سیسکو، ماژول فیبر نوری HP و ماژول فیبر نوری میکروتیک است که در بازار تجهیزات شبکه ایران به فروش می رسند. البته برندهای مختلف دیگری نیز هستند که آنچنان رواج ندارند.

ساختار ماژول فیبر نوری:

یک ماژول فیبر نوری از دو قست شامل فرستنده و گیرنده تشکیل شده است. قسمت فرستنده جهت اتصال کابل فیبر نوری و گیرنده که به دستگاه الکتریکی نظیر سوئیچ شبکه متصل می شود.

لازم به ذکر است که برخی از ماژول ها دارای چراغ فعالیت یا Activity هستند که نشان می دهد آیا این ماژول در حال حاضر فعال است یا خیر، که می تواند ابزار مفیدی بر عملکرد یک ماژول فیبر نوری باشد.

نحوه کار یک فرستنده و گیرنده SFP:

وقتی صحبت از انتقال داده می شوند به این معنی است که یک سمت فرستنده و سمت دیگر گیرنده قرار دارد. در واقع نقش ماژول های فیبرنوری تبدیل سیگنال های اترنت به سیگنال های فیبر نوری و انتقال آن توسط کابل فیبر نوری است. در واقع می توان از کابل های مسی و فیبر نوری مالتی مد و سینگل مد برای انتقال دیتا استفاده کنیم.

فرستنده و گیرنده SFP از طول موج‌های 1310 تا 1550 نانومتر پشتیبانی می کند. داده‌ها را بین دستگاه‌ها انتقال می‌دهد و به دستگاه‌ها اجازه می‌دهد با یکدیگر ارتباط برقرار کنند. فرستنده و گیرنده SFP می‌تواند برای انتقال داده در فاصله‌های طولانی‌تر تا 100 کیلومتر هم استفاده شود.

انواع ماژول فیبر نوری:

ماژول‌ها در سه نوع فرستنده و گیرنده و یا به‌صورت ماژول تک کور در بازار تجهیزات شبکه به فروش می‌رسد. معمولاً در بازار ماژول‌هایی با مشخصات گوناگون وجود دارد که به کاربران امکان انتخاب ماژول را باتوجه‌به نیاز و شرایط زیرساختی  را می‌دهد.

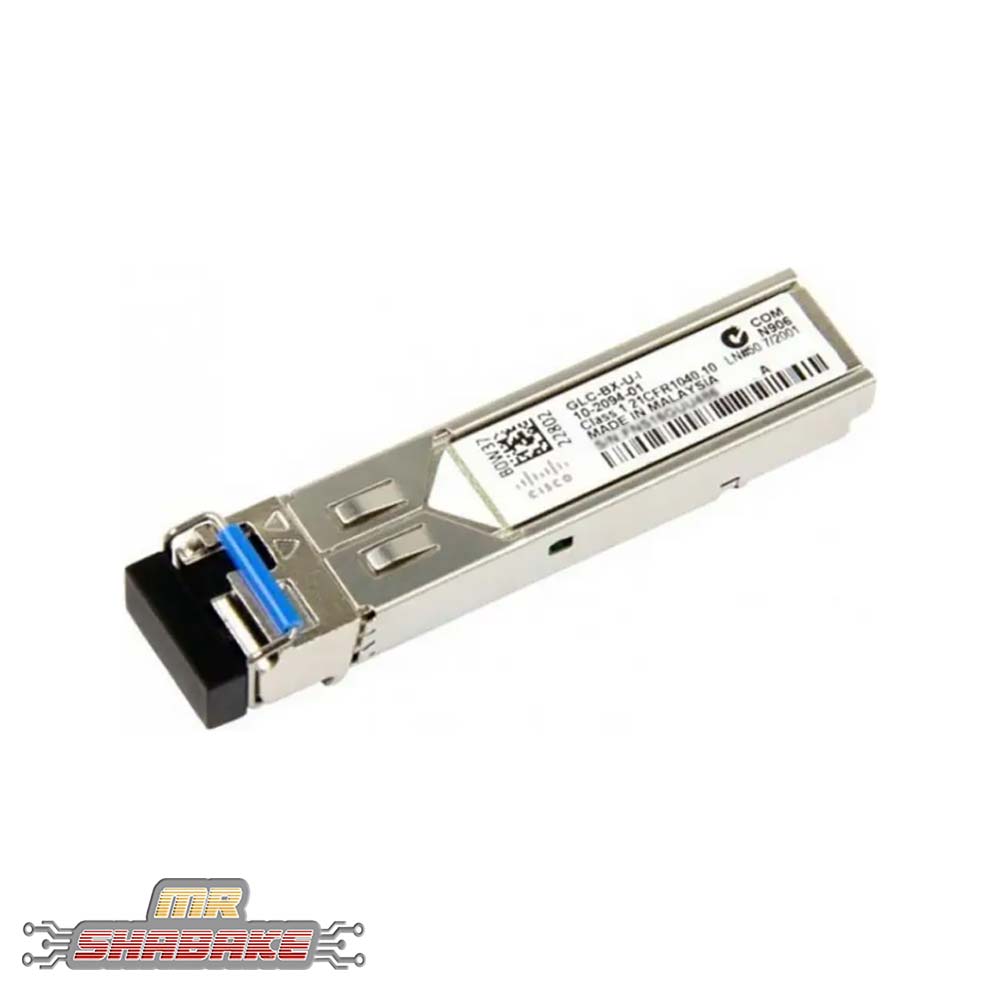

1. ماژول SFP با سرعت 1Gbit/s:

این مدل از ماژول‌های فیبر نوری به چند دسته تجاری تقسیم می‌شوند. از نظر تجاری، اختصارات خاصی در ماژول‌های این مدل وجود دارد. برای مثال EX،ZX،LX،S و....

SX طول موج‌کوتاه چندحالته 850 نانومتر را نشان می‌دهد. درصورتی‌که بقیه ماژول‌ها دارای طول موج تک حالت با ظرفیت‌های گوناگون هستند.

2. ماژول +SFP با سرعت 10Gbit/s:

جدیدترین ماژول فیبر نوری که از SFP پیشرفته‌تر است +SFP است که دارای قابلیت سرعت داده تا 16 گیگابیت بر ثانیه را پشتیبانی می‌کند. همچنین این مدل از ماژول کانال فیبر ۸ گیگابیت بر ثانیه، اترنت ۱۰ گیگابیت و شبکه حمل‌ونقل نوری OTU2 را نیز پشتیبانی می‌کند. همان‌طور که گفتیم این مدل از ماژول‌ها از محبوب‌ترین ها هستند.

ماژول +SFP را می‌توانیم به‌عنوان محدود و یا خطی توصیف کنیم. به این معناست که نوع محدود این ماژول دارای تقویت سیگنال برای شکل‌دادن مجدد سیگنال دریافتی است درحالی‌که مدل خطی این کار را انجام نمی‌دهد.

ماژول‌های خطی عمدتاً با استانداردهای پهنای باند بسیار کم استفاده می‌شود. در غیر این صورت، ماژول‌های محدود ترجیح داده می‌شوند.

3. ماژول SFP28 با سرعت 25Gbit/s:

این نوع ماژول فیبر نوری یک رابط ۲۵ گیگابایت بر ثانیه است که از ۱۰۰ گیگابیت اینترنت تکامل یافته است و معمولا با خطوط ۴*۲۵ گیگابیت بر ثانیه پیاده سازی می شود. SPF28 در ابعاد مکانیکی یکسان با +SFP، یک خط ۲۸ گیگابیت بر ثانیه را برای اتصال بالای سرور پیاده سازی می کند.

همچنین می تواند برای شکستن یک درگاه ۱۰۰ گیگابیت به همراه اِرور موجود در آن، بر یک سوئیچ بالای صفحه به چهار اتصال سرور ۲۵ گیگابایت بر ثانیه استفاده شود. عملکرد این نوع ماژول با هر دو اتصال نوری و مسی امکان پذیر است.

فاکتورهای انتخاب یک ماژول فیبر نوری مناسب:

در اینجا چند فاکتور وجود دارد که باید هنگام انتخاب ماژول فیبر نوری در نظر بگیرید:

• باید سازگاری ماژول با کابل شبکه و پورت سوئیچ شبکه را حتما بررسی کنید.
• اگر به ماژول‌های Multimode یا Singlemode نیاز دارید، حتماً در نظر داشته باشید.
• مطمئن شوید که با استانداردهای IEEE مطابقت دارد.
• فاصله یا مساحتی را که دیتا یا اینترنت باید طی کند را تعیین کنید. بررسی این فاکتور به شما این امکان را می دهد تا با انتخاب درست، ماژول فیبر نوری مناسب را تهیه نمایید.
• دمای کارکرد را نیز در نظر بگیرید و متناسب با آن انتخاب کنید.
• جدا از محدوده دمای کار، ویژگی‌هایی مانند محافظت در برابر تخلیه الکترواستاتیک را نیز بررسی کنید.

اگر باتوجه‌ به آنچه گفته شد در انتخاب نوع ماژول فیبر نوری خود مشکل دارید؛ یا سؤالی در این زمینه برای شما پیش‌آمده است کافی است با کارشناسان ما در ارتباط باشید. برای خرید این محصول می توانید به معتبرترین سایت تجهیزات شبکه یعنی مسترشبکه مراجعه کنید.
