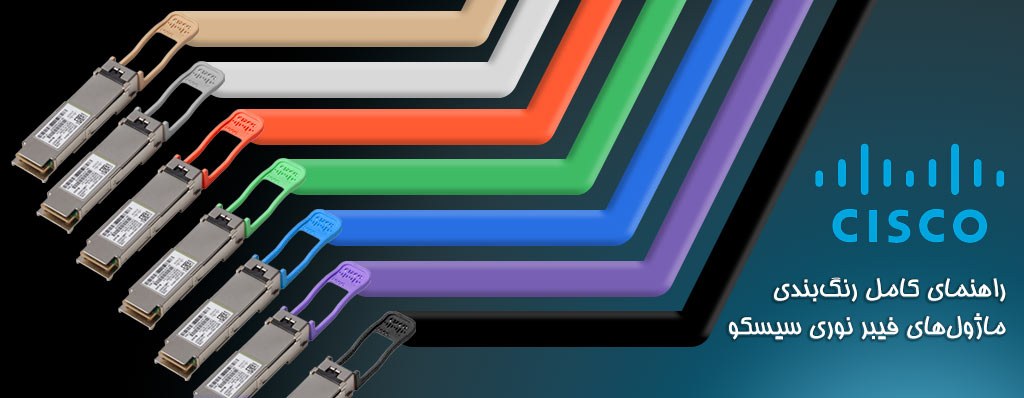

راهنمای کامل رنگ‌بندی ماژول‌های فیبر نوری سیسکو

یکی از مهم ترین و کاربردی ترین تجهیزات فیبرنوری، ماژول های فیبرنوری هستند که توسط برندهای گوناگونی طراحی و تولید شده اند. یکی از شناخته شده ترین آن ها ماژول های فیبرنوری سیسکو هستند که توانسته اند جایگاه ویژه ای را در بازار تجهیزات شبکه از آنِ خود کنند.

ماژول های فیبرنوری تولید شده توسط کمپانی سیسکو در رنگ های متنوعی از قبیل سبز، زرد، نارنجی و .. می باشند که قصد داریم در قالب یک راهنما رنگ بندی آن ها را بررسی کنیم. برای بررسی بهتر این موضوع مقاله ” راهنمای کامل رنگ‌بندی ماژول‌های فیبر نوری سیسکو ” را تا انتها مطالعه کنید.



رنگ‌بندی ماژول‌های فیبر نوری سیسکو:

در ابتدا کمی ماژول های فیبرنوری سیسکو را برایتان شرح می دهیم که کار آن ها چیست و چرا به عنوان کاربردی ترین تجهیزات جانبی سوئیچ شبکه به شمار می روند. همان طور که می دانید با استفاده از سوئیچ های شبکه می توانیم چندین دستگاه و سیستم را در یک شبکه به یکدیگر متصل کنیم اما با توجه به محدودیت برخی مدل ها و برای ارتقای کارایی و عملکرد آن ها می توانیم از تجهیزات جانبی همچون ماژول های شبکه، پاور سوئیچ و .. استفاده کنیم.

در حقیقت ماژول های فیبرنوری به عنوان یک گیرنده قوی در ابعاد کوچک هستند که می توان آن ها را بر روی یک مبدل رسانه ای قرار داد و اطلاعات را با سرعت بیشتر ارسال و یا دریافت کرد. از مهم ترین ویژگی های ماژول فیبرنوری می توان به سرعت انتقال، طول موج، مسافت پشتیبانی کننده و .. اشاره کرد.

ما در ادامه این مقاله به تشریح رنگ ها، مدل های پشتیبانی شونده در هر طیف رنگی و در نهایت بررسی یکی از آن ها خواهیم پرداخت. پس در بررسی ” انواع رنگ بندی ماژول فیبرنوری سیسکو 100G” که درواقع 100G نشان دهنده سرعت انتقال می باشد، با ما همراه باشید.



انواع رنگ بندی ماژول فیبرنوری سیسکو 100G:

رنگ بژ:

ماژول های فیبرنوری سیسکو 100G که دارای رنگ بژ هستند عبارتند از:

• QSFP-100G-SR4-S
• QSFP-100G-CU1M
• QSFP-100G-CU1.5M
• QSFP-100G-AOC1M

ماژول سیسکو QSFP-100G-SR4-S، دارای رنگ بژ است و اترنت 100GBASE-SR4 را روی لینک‌هایی با طول حداکثر 100 متر، با فیبر چند حالته موازی پشتیبانی می‌کند. حداکثر برد روی OM4 برابر 100 متر و روی OM3 MMF (فیبر چند حالته) 70 متر است. ماژول SR4-S کانکتورهای MPO12 را می‌پذیرد و می‌تواند از طریق یک کابل فیبر نوری با 4 ماژول 25G SR-S مجزا ارتباط برقرار کند. این ماژول عمدتاً در مراکز داده و برنامه‌های سازمانی استفاده می‌شود.





رنگ توسی:

ماژول های فیبرنوری سیسکو 100G که دارای رنگ توسی هستند عبارتند از:

• QSFP-100G-SR1.2
• QSFP-40/100-SRBD
• QSFP-100G-CU5M
• QSFP-100G-AOC5M

فرستنده/گیرنده دو نرخی BiDi (دو جهته) QSFP-40/100G-SRBD یک فرستنده/گیرنده نوری قابل اتصال با رابط کانکتور LC دوطرفه برای ارتباطات داده کوتاه‌برد و برنامه‌های اتصال با استفاده از MMF است. این دستگاه به مشتریان راهکاری ارائه می‌دهد که امکان استفاده مجدد از زیرساخت MMF دوطرفه 10 گیگابایتی موجود آنها را برای مهاجرت به اتصال اترنت 40 یا 100 گیگابیت فراهم می‌کند.

در حالت 40G، فرستنده/گیرنده BiDi سیسکو QSFP 40/100G به ترتیب از طول لینک 100 متر و 150 متر در OM3 و OM4 MMF پشتیبانی می‌کند. در حالت 100G، به ترتیب از 70 و 100 متر در OM3 و OM4 پشتیبانی می‌کند. هر فرستنده/گیرنده BiDi 40/100G از دو کانال ارسال و دریافت در محدوده طول موج 832-918 نانومتر تشکیل شده است که امکان اتصال 40G یا 100G تجمیع شده را از طریق اتصال فیبر چند حالته دو رشته‌ای فراهم می‌کند.

در حالت 100G، محدوده دمای عملیاتی +10 تا +60 درجه سانتی گراد و در حالت 40G از +10 تا +70 درجه سانتی گراد است. ماژول QSFP28 40/100G BiDi در درجه اول در مراکز داده و برنامه‌های سازمانی استفاده می‌شود.

ماژول QSFP-100G-SR1.2 از طول لینک تا 100 متر روی کابل 2 فیبر OM4 با کانکتورهای LC دوطرفه پشتیبانی می‌کند. این فرستنده-گیرنده با استانداردهای IEEE802.3bm 100GBASE-SR4 سازگار است و کانال‌های 50 گیگابیتی PAM4 را به صورت دو طرفه برای پهنای باند کلی 100 گیگابیت اترنت (100 گیگابیت اترنت) اجرا می‌کند.

QSFP-100G-SR1.2 BiDi با Cisco QSFP-40/100-SRBD کار نمی‌کند. این ماژول تک نرخی و فقط 100 گیگابیت است و با QDD-400G-SR4.2-BD آینده در حالت 4x100G قابل تعامل است.





رنگ نارنجی:

رنگ نارنجی معمولاً نشان‌دهنده ماژول‌های CWDM/DWDM یا long-range است و ماژول های فیبرنوری سیسکو 100G که دارای رنگ نارنجی هستند عبارتند از:

• QSFP-100G-PSM4-S
• QSFP-100G-DR-S
• QSFP-100G-CU3M
• QSFP-100G-AOC3M

ماژول QSFP-100G-PSM4-S از طول لینک 100G تا 500 متر روی فیبر نوری موازی G.652 SMF (فیبر تک حالته) پشتیبانی می‌کند. این ماژول کانکتورهای MPO12 با زاویه پرداخت شده را می‌پذیرد و می‌تواند از طریق یک کابل فیبر نوری با 4 ماژول 25G LR-S مجزا همکاری کند. PSM4-S با PSM4 MSA مطابقت دارد و در درجه اول در کاربردهای مرکز داده استفاده می‌شود.

ماژول QSFP-100G-DR-S از لینک‌های 100G تا طول 500 متر روی SMF دوطرفه G.652 پشتیبانی می‌کند. این ماژول کانکتورهای LC دوطرفه را می‌پذیرد. سیگنال 100GbE با استفاده از مدولاسیون PAM4 و FEC داخلی، روی یک طول موج واحد منتقل می‌شود. QS FP-100GDR-S با فرستنده/گیرنده‌های 400G که با IEEE 400GBASE-DR4 مطابقت دارند، مانند QSFP-400G DR4-S سیسکو، از طریق کابل‌های فیبر نوری، تعامل دارد.

رنگ سبز:

برای برخی ماژول‌های کم‌مصرف یا خاص از رنگ سبز استفاده می شود. ماژول های فیبرنوری سیسکو 100G که دارای رنگ سبز هستند عبارتند از:

• QSFP-100G-FR-S
• QSFP-100G-CWDM4-S
• QSFP-100G-SM-SR
• QSFP-100G-AOC20M
• QSFP-100G-AOC25M
• QSFP-100G-AOC30M

ماژول QSFP-100G-CWDM4-S از طول لینک 100G تا 2 کیلومتر روی SMF دوطرفه G.652 را پشتیبانی می‌کند. این ماژول کانکتورهای LC دوطرفه را می‌پذیرد. سیگنال اترنت 100G روی چهار طول موج روی شبکه CWDM (مالتی‌پلکسینگ تقسیم طول موج درشت) حمل می‌شود.

مالتی‌پلکسینگ و دی‌مالتی‌پلکسینگ چهار طول موج در داخل دستگاه مدیریت می‌شود. CWDM4-S با CWDM4 MSA مطابقت دارد و در درجه اول در مراکز داده و برنامه‌های سازمانی استفاده می‌شود.

QSFP28 SM-SR برای برنامه‌های “فیبر تک حالته با دسترسی کوتاه” است و همچنین با نام “CWDM4-Lite” شناخته می‌شود. نوعی از CWMD4-S است که محدوده دمای عملیاتی آن +10 تا +60 درجه سانتیگراد است، به جای محدوده دمای تجاری استاندارد 0 تا 70 درجه سانتیگراد.

مانند CWDM4-S، SM-SR از طول لینک 100G تا 2 کیلومتر روی SMF دوطرفه G.651 پشتیبانی می‌کند و کانکتورهای LC دوطرفه را می‌پذیرد. با این حال، بودجه افت لینک نوری آن 4.2 دسی‌بل است، نه 5.0 دسی‌بل که توسط CWDM4 MSA مشخص شده است. با 4.2 دسی‌بل، بودجه لینک توانایی پشتیبانی از افت نوری از پچ پنل‌ها در محیط مرکز داده را دارد. SM-SR با CWDM4-S قابل تعامل است.

ماژول QSFP-100G-FR-S از طول لینک 100G تا 2 کیلومتر روی SMF دوطرفه G.652 پشتیبانی می‌کند. این ماژول کانکتورهای LC دوطرفه را می‌پذیرد. FR-S یک اپتیک تک بدون مبدا 100G است و شامل یک تراشه پردازنده داخلی است که PAM4 (مدولاسیون دامنه پالس)، KP4 FEC (تصحیح خطای رو به جلو) و یک گیربکس برای تبدیل سیگنال‌های الکتریکی 4x25G از پورت میزبان به یک سیگنال نوری تک کاناله 100G را انجام می‌دهد.

FR-S با رابط‌های نوری 400G مانند IEEE 400GBASE-DR4 و ماژول 4x100G FR QSFP-DD سیسکو از طریق کابل فیبر نوری همکاری می‌کند. FR-S با مشخصات 100G-FR صادر شده توسط 100G Lambda MSA مطابقت دارد. این ماژول در درجه اول در برنامه‌های مرکز داده، سازمانی و ارائه دهنده خدمات استفاده می‌شود.

رنگ آبی:

از دیگر انواع رنگ بندی ماژول فیبرنوری سیسکو 100G می توان به رنگ آبی اشاره کرد که معمولاً از برای ماژول‌های 1Gbps یا استاندارد استفاده می‌شود اما در ادامه برخی از ماژول های 100G که دارای رنگ آبی هستند قید شده است. ماژول های فیبرنوری سیسکو 100G که دارای رنگ آبی هستند عبارتند از:

• QSFP-100G-LR-S
• QSFP-100G-LR4-S
• QSFP-100G-LR4-I
• QSFP-100G-B20U4-I
• QSFP-100G-AOC7M

ماژول QSFP-100G-LR-S از لینک‌های 100G تا طول 10 کیلومتر روی SMF دوطرفه G.652 پشتیبانی می‌کند. این ماژول کانکتورهای LC دوطرفه را می‌پذیرد. سیگنال 100GbE با استفاده از مدولاسیون PAM4 و FEC داخلی، روی یک طول موج واحد منتقل می‌شود.



رنگ بنفش:

یکی از انواع رنگ بندی ماژول فیبرنوری سیسکو 100G، رنگ بنفش است که بیشتر برای ماژول‌های فیبرنوری سیسکو 25Gbps استفاده می شود، اما ماژول های فیبرنوری با سرعت 100G نیز با رنگ بنفش تولید شده اند، ماژول های فیبرنوری سیسکو 100G که دارای رنگ بنفش هستند عبارتند از:

• QSFP-100G-SL4
• QSFP-100G-ERL-S
• QSFP-100G-B20D4-I

ماژول QSFP-100G-SL4 از طول لینک تا 30 متر روی OM4 MMF با کانکتورهای MPO-12 پشتیبانی می‌کند. این ماژول در درجه اول لینک‌های نوری با پهنای باند بالا را روی فیبر موازی 12 فیبری که با کانکتورهای MPO خاتمه یافته‌اند، فعال می‌کند.

این فرستنده/گیرنده از سرعت اترنت 100GBase پشتیبانی می‌کند. این ماژول با QSFP-100G-SR4-S و SFP-25G-SL یا SFP-25G-SR-S در حالت Breakout که در همه موارد برد به 30 متر محدود می‌شود، قابل همکاری است.



رنگ مشکی:

ماژول های فیبرنوری سیسکو 100G که دارای رنگ مشکی هستند عبارتند از:

• QSFP-100G-ZR4-S
• QSFP-100G-AOC15M

ماژول QSFP-100G-ZR4-S از طول لینک 100G تا 80 کیلومتر روی SMF دوطرفه G.652 پشتیبانی می‌کند. سیگنال 100GbE روی چهار طول موج روی شبکه LAN WDM حمل می‌شود.

مالتی‌پلکس کردن و دی‌مالتی‌پلکس کردن چهار طول موج در داخل دستگاه مدیریت می‌شود و نیاز به تصحیح خطای رو به جلو RS-FEC دارد. ماژول ZR4-S کانکتورهای LC دوطرفه را در یک فاکتور فرم استاندارد QSFP28 می‌پذیرد. این ماژول عمدتاً در تجمیع بی‌سیم، ارائه‌دهنده خدمات، مرکز داده و برنامه‌های سازمانی استفاده می‌شود.



روش صحیح اتصال ماژول فیبرنوری 100G به پچ پنل یا کاست فیبر:

پچ پنل‌ فیبرنوری و کاست فیبر از جمله قطعاتی هستند که موجب نظم دهی و آرایش صحیح ماژول های فیبرنوری می گردند. هر ماژول با استفاده از یک کانکتور مشخص به کاست های فیبر متصل می شود که در ادامه مقاله “رنگ‌بندی ماژول‌های فیبر نوری سیسکو” همراه با تصویر را مشاهده خواهید کرد که برای اتصال نوع مشخصی از ماژول های فیبرنوری سیسکو به کاست و پچ پنل، چه تجهیزاتی نیاز دارید.



پچ کوردها و کابل‌های ترانک در طول‌های مختلف (فوت یا متر) موجود هستند؛

^پچ کوردها درONFR که R نماد رایزر و L نماد LSZH می باشد. (NFR ها معیارهایی هستند که برای سنجش کیفیت یک سیستم، مانند امنیت، قابلیت اطمینان، عملکرد، قابلیت نگهداری و قابلیت مقیاس پذیری، استفاده می‌شوند.)

^^کابل‌های ترانک درOFNP که P نماد پلنوم، L نماد LSZH و B نماد Euroclass B2ca می باشد.

پچ کوردها و کابل‌های ترانک در طول‌های مختلف (فوت یا متر) موجود هستند؛

^پچ کوردها در ONFR که R نماد رایزر و L نماد LSZH می باشد. (NFR ها معیارهایی هستند که برای سنجش کیفیت یک سیستم، مانند امنیت، قابلیت اطمینان، عملکرد، قابلیت نگهداری و قابلیت مقیاس پذیری، استفاده می‌شوند.)

^^کابل‌های ترانک در OFNP که P نماد پلنوم، L نماد LSZH و B نماد Euroclass B2ca می باشد.



پچ کوردها و کابل‌های ترانک در طول‌های مختلف (فوت یا متر) موجود هستند؛

^پچ کوردها در ONFR که R نماد رایزر و L نماد LSZH می باشد.

^^کابل‌های ترانک درOFNP که P نماد پلنوم، L نماد LSZH و B نماد Euroclass B2ca می باشد.

پچ کوردها و کابل‌های ترانک در طول‌های مختلف (فوت یا متر) موجود هستند؛

^پچ کوردها در ONFR که R نماد رایزر و L نماد LSZH می باشد. (NFR ها معیارهایی هستند که برای سنجش کیفیت یک سیستم، مانند امنیت، قابلیت اطمینان، عملکرد، قابلیت نگهداری و قابلیت مقیاس پذیری، استفاده می‌شوند.)

^^کابل‌های ترانک درOFNP که P نماد پلنوم، L نماد LSZH و B نماد Euroclass B2ca می باشد.



نتیجه گیری:

در ماژول‌های فیبر نوری Cisco، رنگ‌ قسمت‌های مختلف ماژول (مانند pull tab یا لیبل) نقش کلیدی در تشخیص نوع ماژول، سرعت و نوع فیبر سازگار دارد. این کدهای رنگی به مهندسان کمک می‌کنند که بدون نیاز به خواندن جزئیات فنی، سریعاً نوع ماژول را تشخیص دهند. تکنسین‌ها می‌توانند تنها با دیدن رنگ، ماژول مناسب را انتخاب یا جایگزین کنند.

گرچه رنگ‌ها به‌صورت صنعتی نسبتاً استاندارد شده‌اند، اما ممکن است در برندها یا مدل‌های خاص کمی متفاوت باشند. بنابراین رنگ‌ها مکمل برچسب‌گذاری دقیق هستند، نه جایگزین آنها. ما در مقاله “رنگ‌بندی ماژول‌های فیبر نوری سیسکو” به بررسی رنگ بندی ماژول فیبرنوری سیسکو 100G پرداخته ایم که ماژول های فیبرنوری سیسکو 100G دارای چه رنگ بندی هستند و چه ویژگی هایی دارند.

اگر مقاله “راهنمای کامل رنگ‌بندی ماژول‌های فیبر نوری سیسکو” برایتان مفید واقع شده است می توانید سایر مقالات ما در مجله مسترشبکه بررسی و مطالعه کنید. در صورتی که نیاز به دریافت مشاوره در زمینه تهیه و تجهیز شبکه خود دارید می توانید با شماره ۰۲۱۶۲۹۱۳ تماس حاصل فرمائید.
