سوئیچ سیسکو مدل WS-C2960X-24PD-L

مشخصات و اطلاعات سوئیچ سیسکو 24 پورت WS-C2960X-24PD-L:

سوئیچ سیسکو WS-C2960X-24PD-L از جمله سوئیچ های سیسکو 2960 با قابلیت استک، دارای 24 پورت گیگابیت اترنت و دو پورت +Uplink SFP ده گیگابیت اترنت بوده و در بازار تجهیزات شبکه به فروش می رسد. سیستم عامل این سوئیچ LAN Base می باشد و از قابلیت +PoE و توان PoE 370W پشتیبانی می کند. این سوییچ شبکه از جمله سوئیچ های مدیریتی لایه دو می باشد.

سوئیچ هایی که با قابلیت های تنظیمات ساده و استک (stackable) می باشند و می توانند دسترسی به کلاس های پیشرفته را برای برنامه ها فراهم کنند. ویژگی هایی که در هنگام خرید سوئیچ سیسکو WS-C2960X-24PD-L باید به آن توجه داشته باشید، نرخ انتقال داده آن 95.2Mpps و پهنای باند استک ای مدل برابر با 80Gbps و امکان استک تا 8 دستگاه را فراهم میکند.

سایز جدول مک آدرس این سوئیچ سیسکو 24 پورت معادل 16000 بوده که از این طریق امکان ارسال پیام اختصاصی ایمن به سایر دستگاه های متصل در شبکه را ایجاد می کند. حافظه رم 512 مگابایت و حافظه فلش 128 مگابایت می باشد.

بیشتر بخوانید: قابلیت Stack در سوئیچ

از دیگر محصولاتی که در سوئیچ های سری 2960X می باشند می توان به سوئیچ سیسکو WS-C2960X-48TD-L و سوئیچ سیسکو WS-C2960X-24TS-LL اشاره کرد که برای مشاهده مشخصات و قیمت آنها می توانید با کلیک بر روی لینک قرارداده شده به صفحه ی مربوطه مراجعه نمایید.

این سوئیچ سیسکو PoE توسط سیستم عامل Cisco IOS فعالیت می کنند و امکان پشتیبانی از مدیریت ساده دستگاه و همچنین مدیریت شبکه را فراهم می کنند. انواع سوئیچ های سیسکو 2960 سری X و XR دستگاه های onboarding را با پیکربندی، نظارت و عیب یابی آسان ارائه می دهند.

این سوئیچ 24 پورت PoE کاملا مدیریتی توانایی ارائه ی ویژگی های پیشرفته لایه 2 و لایه 3 و همچنین قابلیت +Power Over Ethernet Plus) PoE) اختیاری را دارا می باشند. خرید سوئیچ سیسکو WS-C2960X-24PD-L سادگی عملیاتی را برای کاهش هزینه، توانایی مقیاس پذیری، امنیت و صرفه جویی در انرژی فعالیت های کسب و کار، با استفاده از خدمات هوشمند ارائه می دهند. این سوئیچ ها موجب افزایش دید نرم افزاری، قابلیت اطمینان شبکه و انعطاف پذیری شبکه می شوند.

ویژگی های کلی سوئیچ سیسکو WS-C2960X-24PD-L:

مزایای سوئیچ های سری 2960X و 2960XR سیسکو :

• دارای 24 یا 48 پورت گیگابیت اترنت با سرعت خطی (line-rate) در عملکرد انتقال
• دارای 4 تا uplinks ثابت Small Form-Factor Pluggable) SFP) یک گیگابیت اترنت یا دو تا uplinks ده گیگابیت اترنت +SFP
• قابلیت پشتیبانی از +PoE با پاور حداکثر تا 740 وات و PoE دائمی
• این سری از سوئیچ ها با سیستم عامل های LAN Base ،LAN Lite و IP Lite عرضه شده اند.
• مدیریت دستگاه با استفاده از web UI، دسترسی over-the-air از طریق بلوتوث، Command-Line Interface)CLI ،(Simple Network Management Protocol) SNMP) و پورت کنسول دسترسی RJ-45 یا USB
• مدیریت شبکه با Cisco Prime ،Cisco Network Plug and Play و Cisco DNA Center
• سوئیچ سیسکو WS-C2960X-24PD-L دارای قابلیت Stacking با تکنولوژی های  FlexStack-Plus و FlexStack-Extended
• ویژگی های لایه 3 با دسترسی مسیریابی شده (Open Shortest Path First (OSPF، مسیریابی استاتیک و پروتکل Routing Information) RIP)
• نمایش نام دامنه سیستم به عنوان یک منبع معتبر (Name System as an Authoritative Source) و Flexible NetFlow
• برخورداری از امنیت با استاندارد 802.1X، تحلیلگر پورت سریال (SPAN) و Bridge Protocol Data Unit (BPDU) Guard
• سوئیچ سیسکو WS-C2960X-24PD-L دارای قابلیت انعطاف پذیری با دو تا منبع تغذیه با قابلیت جا به جایی اختیاری

1-منبع تغذیه (Power Supply):

سوئیچ های سری Catalyst 2960-X سیسکو مانند سوئیچ سیسکو WS-C2960X-24PD-L از یک منبع تغذیه اضافی خارجی پشتیبانی می کنند. این دستگاه ها با یک منبع تغذیه ثابت و یک منبع تغذیه اضافی خارجی (Cisco Redundant Power System (RPS) 2300) تولید و عرضه شده اند. سوئیچ های سری Catalyst 2960-XR سیسکو از دو منبع تغذیه اضافی پشتیبانی می کنند. این سوئیچ ها به طور پیش فرض با یک منبع تغذیه عرضه می شوند. منبع تغذیه دوم می تواند در زمان سفارش سوئیچ یا به عنوان یک پاور یدک خریداری شود. این منبع تغذیه ها دارای فن های داخلی برای خنک کردن نیز می باشند.

2-پیکربندی سوئیچ های سیسکو سری 2960X و 2960XR:

سوئیچ های سری Cisco Catalyst 2960-X با مجموعه ویژگی های سیستم عامل LAN Base یا LAN Lite در دسترس می باشند. سوئیچ های سری 2960XR فقط با ویژگی های سیستم عامل سیسکو  IP Lite در دسترس هستند. توجه کنید که هر مدل سوئیچ سیسکو با یک سطح ویژگی خاص گره خورده است: LAN Lite نمی‌‌تواند به LAN Base ارتقا یابد و LAN Base نمی‌‌تواند به IP Lite ارتقا یابد.

3-مدیریت سوئیچ (Switch Management):

•  Web UI با تنظیمات پیشرفته سیسکو. پیکربندی حرفه ای یک رابط کاربری با توانایی نصب سوئیچ را ارائه می دهد. پیکربندی حرفه ای همچنین دارای یک داشبورد بصری برای تنظیم، نظارت و عیب یابی سوئیچ می باشد.
• قابلیت Bluetooth برای دسترسی از طریق امواج می باشد. این مدل از سوئیچ از یک دانگل بلوتوث خارجی که به پورت USB سوئیچ وصل می شود، برای دستیابی به دسترسی over-the-air، پشتیبانی می کند که اجازه اتصال RF مبتنی بر بلوتوث را به یک لپ تاپ و تبلت خارجی می دهد.
• لپ تاپ ها و تبلت ها می توانند به رابط خط فرمان (CLI) سوئیچ با استفاده از سرویس گیرنده Telnet یا (Secure Shell (SSH با بلوتوث دسترسی پیدا کنند. رابط کاربری GUI نیز می تواند از طریق بلوتوث همراه با یک مرورگر به سوئیچ دسترسی پیدا کند.

4-مدیریت شبکه (Network Management):

سوئیچ های سیسکو سری 2960X و 2960XR، رابط خط فرمان ویژه ای را برای تنظیم و مدیریت دقیق ارائه می دهند. این سوئیچ سیسکو 24 پورت گیگ همچنین توسط طیف گسترده ای از راه حل های مدیریت شبکه سیسکو پشتیبانی می شوند:

• Cisco DNA Center

سوئیچ های سری 2960X و 2960XR سیسکو به مشتریان شبکه های سازمانی برای نصب آسان (day-zero plug and play)، کشف و مدیریت سوئیچ، مجازی سازی توپولوژی و مدیریت سیستم عامل یک رابط کاربری ساده وب ارائه کرده اند.

• Cisco Network Plug and Play

قابلیت نصب آسان (Cisco Network Plug and Play) یک راهکار ساده، امن و یکپارچه می باشد که با استفاده از Cisco Application Policy Infrastructure Enterprise Module) APICEM) و مرکز DNA سیسکو در سوئیچ های 2960X و 2960XR پشتیبانی می شود. ار این قابلیت جهت گسترش آسان شبکه و شبکه هایی که قبلا هرگز گسترش نیافته اند استفاده می شود.

5-قابلیت Stacking

قابلیت stacking با تکنولوژی Cisco FlexStack-Plus می تواند حداکثر 8 سوئیچ سری 2960X و 2960XR با استفاده از ماژول FlexStack-Plus اختیاری در یک استک قرار دهد. ماژول FlexStack Plus دارای قابلیت جابه جایی در حین انجام کار (hot swapable) می باشد و می توان آن را به هر سوئیچ کاتالیست سری 2960X و 2960XR با یک اسلات FlexStack-Plus اضافه کرد.

FlexStack-Plus با FlexStack برای حفاظت از دارایی های شبکه، سازگار می باشد. سوئیچ های Cisco Catalyst 2960-X با سیستم عامل LAN Base که مجهز به یک ماژول FlexStack-Plus است، می توانند با سوئیچ های سری Cisco Catalyst 2960-S با سیستم عامل LAN Base و مجهز به یک ماژول FlexStack در یک استک قرار گیرند.

سوئیچ های C2960X ظرفیت استکی را فراهم می کند که از 8 سوئیچ پشتیبانی می کند. همچنین این سوئیچ ها می توانند حداکثر 4 سوئیچ را در هنگام ترکیب کردن با سوئیچ های سری 2960S با سیستم عامل LAN Base در یک استک جمع کنند. سوئیچ های متصل به استک به طور خودکار به نسخه سیستم عامل استک ارتقا می یابد.

6-قابلیت مشاهده و کنترل برنامه (Application Visibility and Control (AVC :

سوئیچ های سری 2960X و 2960XR سیسکو از تکنولوژی های Flexible NetFlow و NetFlow Lite پشتیبانی می کنند، به این ترتیب تیم های فناوری اطلاعات قادر به درک ترافیک در شبکه خود و شناسایی ناهنجاری ها با ضبط جریان های بسته های خاص می باشند.

NetFlow Lite از نمونه ی انعطاف پذیر ترافیک و خروج داده های جریان در نسخه 9 NetFlow برای تجزیه و تحلیل در طیف گسترده ای از مجموعه سیسکو و تولید کنندگان دیگر پشتیبانی می کند. NetFlow Lite در تمام سوئیچ های سری های 2960X و 2960XR با سیستم عامل LAN Base و IP Lite وجود دارد.

NetFlow انعطاف پذیر نسل جدید تکنولوژی های مرتبط با جریان است، که اجازه بهینه سازی زیرساخت شبکه، کاهش هزینه های عملیاتی، بهبود برنامه ریزی ظرفیت و تشخیص حادثه امنیتی با افزایش انعطاف پذیری و مقیاس پذیری را فراهم می کند. سوئیچ های سری 2960X و 2960XR سیسکو  قادرند تا 8000 ورودی جریان در سخت افزار را داشته باشند.

NetFlow (انعطاف پذیر) Full در تمام سوئیچ های سری 2960X و  2960XR سیسکو موجود می باشد و نیازمند مجوز Cisco ONE Foundation یا مجوز Cisco DNA Essentials برای هر سوئیچ است.

7-ویژگی های لایه 3 (Layer 3 Features) :

معماری سخت افزاری سیسکو دارای ویژگی های مسیریابی IP با کارایی بالا در سوئیچ های سری 2960X و 2960XR سیسکو می باشد، که موارد زیر را ارائه می دهد :

• پروتکل های Advanced IP unicast routing) OSPF) برای دسترسی مسیریابی شده از توازن بار (load balancing) و ایجاد شبکه های محلی (LANs) مقیاس پذیر و مسیریابی IPv6) OSPFv3) با حداکثر عملکرد سخت افزاری پشتیبانی می کند.
• پروتکل (PIM (Protocol Independent Multicast از IP multicast پشتیبانی می کند و شامل PIM Sparse Mode (PIM SM) ،PIM Dense Mode (PIM-DM) ،PIM Sparse-Dense Mode و (Source Specific Multicast)SSM می باشد.
• مسیریابی Policy-Based Routing) PBR) با ساده سازی تغییر مسیر جریان و صرف نظر از پیکر بندی پروتکل امکان کنترل ویژه را فراهم می کند. (برای IPv6 و IPv4)
• پروتکل های مسیر یابی یکپارچه (IP (static and RIPv1 and v2 از اپلیکیشن های مسیریابی شبکه پشتیبانی می کنند.
• پروتکل های RIPng مخفف (IP unicast routing) و Enhanced Interior Gateway Routing Protocol [EIGRP] Stub) از اپلیکیشن های مسیریابی شبکه پشتیبانی می کنند.
• پشتیبانی از EIGRPv3 Stub و PIMv6 Stub به عنوان بخشی از مسیریابی IPv6
• مسیریابی Equal-cost توازن بار لایه 3 و افزونگی در استک (Stack) را آسان می کند.
• پروتکل Hot Standby Routing) HSRP) و پروتکل Virtual Router Redundancy) VRRP) توازن بار پویا را برای لینک های مسیریابی ارائه می دهند.

بیشتر بخوانید: انواع پروتکل های مسیریابی

8- +PoE هوشمند (+Intelligent PoE) :

استانداردهای IEEE 802.3af PoE و +IEEE 802.3at PoE (تا 30 وات در هر پورت) در سوئیچ های کاتالیست سری 2960X و 2960XR سیسکو پشتیبانی می شوند تا هزینه های کل مالکیت را برای راه اندازی های آی پی فون های سیسکو، اکسس پوینت وایرلس Cisco Aironet و یا دیگر دستگاه های سازگار با PoE و +PoE  کاهش دهند.

PoE نیاز به منبع تغذیه دیواری را برای دستگاه های فعال PoE حذف می کند و همچنین هزینه های اضافه کردن کابل های برق و مدارها که در حالت عادی (بدون PoE) در آی پی فون ها و WLAN توسعه لازم می باشد، نیز حذف می شود.

پاور PoE سوئیچ های سری های 2960X و  2960XR پویا می باشد و پاور +PoE  حداکثر تا 740 وات را ارائه می دهد. سوئیچ های سری 2960X و 2960XR از PoE دائمی پشتیبانی می کنند. با PoE دائمی، برق دستگاه های متصل PoE یا +PoE در طی راه اندازی مجدد سوئیچ (Reboot) حفظ می شود که برای endpoints بحرانی مانند دستگاه های پزشکی و endpoints اینترنت اشیا (IoT) مانند چراغ های دارای PoE مهم است. این ویژگی سبب می شود تا در زمان راه اندازی مجدد سوئیچ در روند کار دستگاه های متصل به سوئیچ PoE، اختلالی ایجاد نشود.

9-بهره وری عملیاتی  (Operational Efficiency):

عملیات هوشمند سیسکو یک مجموعه ی کامل از قابلیت هایی است که برنامه ریزی، توسعه، نظارت و عیب یابی شبکه ی محلی (LAN) را آسان می کند. گسترش ابزارهای هوشمند عملکردی (SmartOperations) زمان و تلاش لازم برای بهره برداری از شبکه را کاهش می دهد و همچنین هزینه کل مالکیت شبکه (Total Cost of Ownership) را پایین می آورد.

• سرویس های AutoConfig سیسکو میزان دسترسی به شبکه ارائه شده در نقطه انتهایی را بر اساس نوع دستگاه تعیین می کند. این ویژگی همچنین اجازه اتصال (binding) دستگاه های انتهایی و رابط (interface)  را می دهد.
• سرویس های نصب هوشمند (Cisco Smart Install) سیسکو، نصب با کمترین تنظیمات را با ارائه نصب خودکار سیستم عامل نرم افزار IOS سیسکو در زمان اتصال سوئیچ های جدید به شبکه فعال می کند. این ویژگی مدیران شبکه را قادر می سازد تا از راه دور نصب و به روزرسانی سیستم عامل IOS سیسکو را مدیریت کنند.
• سرویس های Auto SmartPorts سیسکو توانایی پیکربندی خودکار پورت های سوئیچ را که به عنوان دستگاه به سوئیچ متصل می شوند، با تنظیمات بهینه با توجه به نوع دستگاه، برای ارائه سیاست پورت بدون تماس را می دهد.
• Auto-QoS سیسکو به طور خودکار استاندارد QoS را پیکربندی کرده و به سوئیچ اجازه مدیریت سیاست های QoS را بر اساس نوع ترافیک می دهد و در نتیجه مهندسی ترافیک بدون تماس انجام می شود. Auto-QoS از هشت صف خروجی در سوئیچ های سری 2960X و  2960XR پشتیبانی می کند.
• عیب یابی (Troubleshooting) هوشمند سیسکو یک مجموعه گسترده از دستورات تشخیصی و بررسی وضعیت (health) سیستم در سوئیچ، از جمله خانه تماس هوشمند است. تشخیص های آنلاین عمومی (Generic) سیسکو و تشخیص های آنلاین روی سوئیچ ها در شبکه های فعال، به پیش بینی و تشخیص سریع تر خرابی ها کمک می کند.

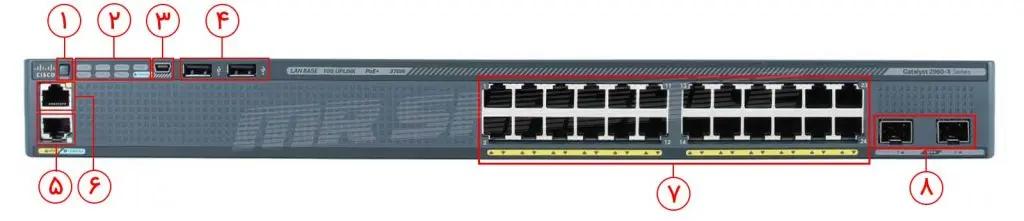

نگاهی به پنل جلویی سوئیچ سیسکو WS-C2960X-24PD-L:

1. دکمه Mode
2. LEDهای سوئیچ
3. پورت (کنسول) USB mini-Type B
4. 2 پورت USB Type A
5. پورت کنسول RJ-45
6. پورت مدیریت اترنت
7. 24 پورت 10/100/1000 با قابلیت PoE
8. 2 اسلات ماژول +SFP ده گیگ

نگاهی به پنل پشتی سوئیچ سیسکو WS-C2960X-24PD-L:

1. پوشش اسلات ماژول FlexStack-Plus
2. محفظه فن
3. کانکتور RPS
4. کانکتور AC پاور سوئیچ 2960

مشخصات فنی سوئیچ سیسکو 24 پورت WS-C2960X-24PD-L:
