آداپتور فیبر نوری و انواع آن

قطعا نام فیبرنوری را شنیده اید و یا حتی ممکن است با کابل های فیبرنوری آشنایی داشته باشید. اما در صورتی که به صورت تخصصی کار نکرده باشید ممکن است ندانید که آداپتور فیبر نوری چیست؟

آداپتور فیبر نوری از مهم ترین تجهیزات پسیو در راه اندازی اولیه یک شبکه است. این قطعه کوچک، نمادی از تلفیق فناوری و دقت انسانی است که تقریبا در همه جنبه های زندگی مدرن تاثیرگذار است. آداپتور های فیبر نوری در ابعاد بسیار کوچکی طراحی و تولید می شوند و از قیمت بسیار پایینی برخوردارند، اما ارزش و اهمیت این قطعه کوچک در راه اندازی شبکه بسیار زیاد است. همانطور که اشاره کردیم آداپتور فیبر نوری یکی از اجزای مهم در شبکه‌های فیبر نوری است که برای اتصال و تراز کردن دقیق دو کانکتور فیبر نوری به کار می‌روند.

این قطعه کوچک اما کاربردی نقش حیاتی در شبکه های فیبرنوری و همچنین کاهش افت سیگنال، بهبود عملکرد شبکه و حفظ کیفیت انتقال داده دارد. آداپتورهای فیبر نوری در انواع مختلفی تولید می‌شوند که بسته به نوع کانکتور و کاربرد مورد استفاده قرار می‌گیرند.

آداپتور فیبر نوری یکی از اجزای مهم و پر کاربرد در شبکه‌های فیبر نوری است. این قطعه به‌ ویژه در راه‌ اندازی و مدیریت سیستم‌های ارتباطی مبتنی بر فیبر نوری، تسهیل انتقال داده‌ها با سرعت بسیار بالا، تضمین کیفیت، پایداری ارتباطات در انواع شبکه‌ ها و زیرساخت‌ های ارتباطی نقش مهمی ایفا می‌کند.

از این رو ما قصد داریم، در این مقاله شما را با آداپتور فیبر نوری چیست و انواع آن آشنا کنیم. این مقاله در جهت خرید آداپتور های فیبر نوری به شما کمک زیادی خواهد کرد تا با دید بازتری خرید خود را انجام دهید.



آداپتور فیبر نوری چیست:

آداپتور فیبر نوری ابزاری کوچک ولی بسیار حیاتی در سیستم‌های ارتباطی مبتنی بر فیبر نوری به شمار می آید. این قطعه وظیفه دارد دو کابل فیبر نوری را به یکدیگر متصل کند، به طوری که سیگنال‌های نوری بتوانند بدون کاهش کیفیت یا اختلال، از یک کابل به کابل دیگر منتقل شوند. آداپتورها به طور معمول از موادی با دقت بالا ساخته می‌شوند تا از تنظیم دقیق هسته‌های فیبر اطمینان حاصل شود، زیرا این تنظیمات برای تضمین حداقل اتلاف نوری بسیار حائز اهمیت می باشد.

این قطعات در انواع گوناگونی در بازار تجهیزات شبکه موجود هستند. از جمله آداپتورهای SC، LC، FC و ST که با توجه به نوع کانکتورهای کابل‌ انتخاب می‌شوند. برخی ازاین آداپتورها دو حالته هستند و امکان اتصال کانکتورهای متفاوت را به یکدیگر فراهم می‌کنند. علاوه بر این، آداپتورها ممکن است به صورت یک کاناله (Simplex) یا دو کاناله (Duplex) طراحی شده باشند، که این انتخاب به نیازهای هر شبکه بستگی دارد.

آداپتور فیبر نوری دارای نام های گوناگونی است. برای مثال برخی از کاربران آن را به نام کپلر فیبر و برخی افراد دیگر به نام آداپتور فیبر می شناسند. شما می توانید با استفاده از این قطعات کوچک و کاربردی کابل های فیبر نوری مورد نیازتان را به یکدیگر متصل کنید. همان گونه که گفتیم، آداپتورهای فیبرنوری دارای انواع مختلف و اشکال گوناگونی هستند اما عملکرد آن ها به صورت یکسان است.

همچنین در محیط‌هایی همچون دیتاسنترها، زیرساخت‌های مخابراتی، شبکه‌های FTTH (فیبر به خانه) و حتی سیستم‌های صنعتی، این آداپتورها نقش کلیدی در حفظ سرعت و کیفیت انتقال داده‌ها ایفا می‌کنند.

به طور کلی می توان گفت، وظیفه آداپتور فیبر نوری برقراری ارتباط همزمان با دستگاه های گوناگون از طریق اتصال کابل فیبر نوری است. این نکته را هم در نظر داشته باشیم که انتخاب آداپتور فیبر نوری به موارد مختلفی بستگی دارد که در ادامه برایتان بیشتر توضیح خواهیم داد.



---



بیشتر بدانید: رنگ بندی کابل های فیبر نوری



---



آداپتور فیبرنوری چگونه کار می کند؟

آداپتور فیبر نوری با ایجاد یک ارتباط فیزیکی و دقیق بین دو کابل فیبر نوری کار می‌کند. در این فرآیند، عملکرد اصلی آداپتور، اطمینان از تنظیم دقیق هسته‌های فیبر نوری در هر دو کابل است تا سیگنال‌های نوری بتوانند بدون اتلاف و یا افت کیفیت از یک کابل به کابل دیگر منتقل شوند.

در زمانی که کانکتورهای فیبرنوری به آداپتور وصل می‌شوند، به کمک آداپتور، هسته‌های فیبر داخل کانکتورها به طور دقیق با یکدیگر هم‌ راستا شده و این در شرایطی است که این تنظیم بسیار حساس می باشد، چرا که کوچک‌ترین انحراف می‌تواند باعث اتلاف نور یا کاهش کیفیت انتقال داده‌ها شود.

آداپتورهای فیبر نوری معمولاً دارای ساختار ساده ولی بسیار دقیق هستند و به گونه‌ای طراحی شده‌اند تا سیگنال‌های نوری را در مسیر خود بدون ایجاد بازتاب های ناخواسته یا اختلال های نا به هنگام هدایت کنند. این نکته بسیار مهم و ضروری است که وجود این قطعات برای اطمینان از ارتباطات پایدار، سریع و با کیفیت بالا در شبکه‌های ارتباطی مدرن ضروری هستند.



عملکرد آداپتورهای فیبر نوری:

آداپتورهای فیبر نوری در شبکه‌های ارتباطی این وظیفه را بر عهده دارند که سیگنال‌های نوری را با حداقل اتلاف و حداکثر کیفیت از یک کابل فیبر به کابل دیگر منتقل کنند. عملکرد دقیق این قطعه باعث می‌شود که ارتباطات نوری با سرعت و کیفیت بالا حتی در شرایط پیچیده و پرچالش ممکن شود. همچنین عملکرد آن‌ها با دقت بالا طراحی شده که چندین عامل بستگی دارد:

1. تراز هسته‌های فیبرنوری: آداپتورها دارای ساختاری دقیق هستند که هسته‌های فیبر نوری داخل کانکتورها را به طور کامل هم‌ راستا و در یک جهت قرار می دهند. این هم‌راستایی برای جلوگیری از اتلاف سیگنال نوری ضروری است.
2. کاهش بازتاب نور: بازتاب نور می‌تواند یکی از عواملی باشد که باعث تداخل در کیفیت سیگنال شود. آداپتورهای فیبرنوری با مواد و طراحی خاص خود بازتاب‌های ناخواسته را به حداقل می‌رسانند.
3. اتصال کانکتورها: آداپتورها با طراحی خاص خود، امکان اتصال دقیق کانکتورهای مختلف فیبرنوری را به یکدیگر فراهم می‌کند. برخی آداپتورها از نوع Duplex می باشند و امکان اتصال هم‌زمان دو کانکتور را فراهم می کنند.
4. مواد ساخت: آداپتورها از موادی با دقت بالا همانند سرامیک یا پلیمرهای خاص ساخته می‌شوند تا انتقال سیگنال را بدون مشکل و به راحتی انجام دهند.
5. انعطاف در کاربرد: آداپتورها برای محیط‌های مختلف مانند دیتاسنترها، شبکه‌های مخابراتی و یا زیرساخت‌های فیبر به خانه (FTTH) طراحی شده‌اند.





کاربرد آداپتور فیبر نوری:

آداپتورهای فیبرنوری یکی از جذاب‌ترین و هوشمندترین قطعات در دنیای ارتباطات نوری هستند که نقش حیاتی در شبکه‌های امروزی ایفا می‌کنند. این ابزار کوچک و دقیق، مانند یک پل مابین دو دنیای جداگانه عمل می کند و هسته‌های فیبر نوری کابل‌ها را بدون مشکل به هم متصل می‌کند تا جریانی بدون توقف از اطلاعات ایجاد شود.

آداپتورهای فیبر نوری در واقع قلب تپنده ارتباطات پرسرعت هستند که در مراکز داده مدرن، به عنوان ستون فقرات ارتباطی عمل می‌کنند و اجازه می‌دهند حجم عظیمی از اطلاعات بدون تأخیر جابه‌جا شوند. همچنین، در شبکه‌های مخابراتی،با استفاده از آداپتورهای فیبرنوری، اطمینان حاصل می شود که تماس‌های صوتی، ویدئوها و پیام‌ها با کیفیت و پایداری بالا منتقل شوند.

یکی دیگر از ویژگی های بی‌نظیر این قطعه، استفاده در سیستم‌های امنیتی پیشرفته است. به عنوان مثال، در محیط‌هایی که نیاز به انتقال داده‌ها به صورت ایمن و با سرعت بالا وجود دارد، آداپتورهای فیبر نوری به‌ عنوان ستون اصلی این سیستم‌ها عمل می‌کنند و به  آن‌ها کمک می‌کنند تا دوربین‌های نظارتی و حسگرها حتی در شرایطی که محیط تحت فشار و چالش‌های متعدد است به سرعت داده‌های خود را منتقل کنند.

علاوه بر این، آداپتورهای فیبر نوری در دنیای پزشکی نیز حضور برجسته ‌ای دارند. آن‌ها بخشی از سیستم‌های تصویربرداری دقیق و ابزارهای تشخیصی هستند که اطلاعات حساس پزشکی را به سرعت و با دقت بالا منتقل می‌کنند.

آداپتورهای فیبرنوری، کاربردهای گسترده‌ای در شبکه‌های ارتباطی دارند و یکی از اجزای ضروری برای ایجاد اتصال‌های دقیق و پایدار میان کابل‌های فیبر نوری هستند. برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

1. شبکه‌های مخابراتی: در زیرساخت‌های مخابراتی که انتقال داده‌ها و ارتباطات با سرعت و کیفیت بالا ضروری است، آداپتورهای فیبر نوری برای اتصال دقیق و پایدار کابل‌ها قابل استفاده میباشند.
2. دیتاسنترها: در مراکز داده یا دیتاسنترها، آداپتورهای فیبر نوری نقش کلیدی در ایجاد شبکه‌های پرسرعت و مطمئن ایفا می‌کنند.
3. شبکه‌های فیبر به خانه (FTTH): در سیستم‌های فیبر به خانه، آداپتورها ارتباط بین کابل‌های فیبر نوری را ممکن می‌سازند و انتقال داده‌ها به صورت سریع و بدون هیچ اختلالی انجام می‌شود.
4. سیستم‌های صنعتی: درمحیط‌های صنعتی که نیاز به ارتباطات ایمن و پایدار می باشد، آداپتورهای فیبر نوری برای اتصال تجهیزات مختلف استفاده می‌شوند.
5. شبکه‌های محلی (LAN): در شبکه‌های محلی که نیاز به انتقال داده‌ها با سرعت بالا وجود دارد، آداپتورهای فیبر نوری برای اتصال کابل‌های شبکه استفاده می‌شوند.
6. سیستم‌های تلویزیون کابلی: در این نوع سیستم‌ها نیز آداپتورهای فیبر نوری برای انتقال سیگنال‌های تصویری با کیفیت بالا کاربرد دارند.



انواع پولیش در کانکتورهای فیبر نوری:



از مهم ترین عوامل در اتصال بهتر و ارتقای کیفیت شبکه فیبر نوری پولیش کردن سری فیبر نوری می باشد، این کار باید با دقت انجام شود تا به خوبی صیقل داده شود. همانطور که در بخش اول گفتیم آداپتورهای فیبر نوری در انواع مختلف تولید می‌شوند که برای کانکتورهای خاص مناسب هستند. لازم به ذکر است، به صیقل دادن سری فیبر نوری نیز “پولیش” گفته می‌شود و میزان دقتی که برای پولیش وجود دارد “Ferrule” نامیده میشود.

اگر به دنبال اصلی ترین تفاوت در انواع مختلف کانکتورها هستید بهتر است بدانید که Ferrule اصلی‌ترین تفاوت میان آن‌ها می باشد. در ادامه قصد داریم انواع پولیش در کانکتورهای فیبر نوری را بگوییم و مورد تحلیل و بررسی قرار بدهیم، در نتیجه پیشنهاد می‌شود در ادامه این مقاله با ما همراه باشید.



پولیش سری فیبر نوری انواع مختلفی دارد که عبارتند از:





در مدل Flat-Surface کانکتور های آن دارای پولیش به صورت کاملا صاف و مسطح است. به همین علت سبب می شود تا در هنگام اتصال بین دو سطح مقداری هوا قرار بگیرد که سبب اختلال و انعکاس بازگشتی 4 درصدی خواهد شد. این مسئله باعث می شود تا تکنولوژی PC به وجود بیاید.

• PC

در بخش قبلی ذکر کردیم مشکلات فنی و اختلالات موجود در کانکتورهای مدل Flat-Surface سبب می شود تا کانکتورهای pc تولید شوند، این نوع از کانکتورها دارای قوس بسیار کمی هستند تا هوایی که در پولیش مدل FLAT بین دو سر قرار می گیرد، در پولیش pc از بین برود.

• UPC و APC

قطر هسته فیبر نوری حدودا 9 میکرومتر است که این مقدار از قطر، بسیار نازک است و از سوی دیگر Ferrule دارای اهمیت فراوانی است، چرا که زمانی یک کانکتور به انتهای یک فیبر نوری متصل می شود پدیده انعکاس نوری اتفاق می‌افتد. در حقیقت می توان گفت نور از مسیر خود خارج می‌شود.

این مسئله باعث ایجاد اختلال در سیگنال‌ های ارسالی و منبع بازتاب نور می شود. بنابراین جهت کاهش پدیده انعکاس نوری کانکتورهای سینگل مود را به دو روش UPC (مخفف Ultra Physical Contact) و APC (مخفف Angled Physical contact) صیقل می دهند.

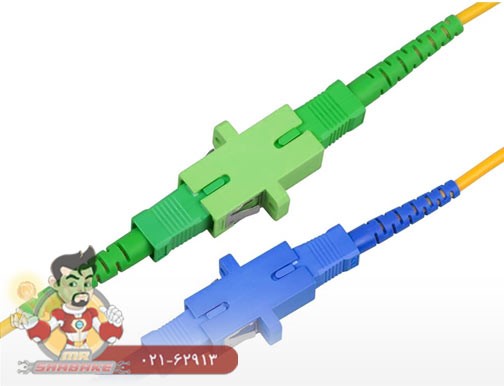

نکته: گاهی برای معرفی بهتر کانکتورهای مختلف PC ،UPC و APC می‌توان از رنگ این کانکتورها استفاده کرد. مثلا رنگ کِرم، برای معرفی کانکتور فیبرنوری PC، رنگ آبی برای معرفی کانکتورهای UPC و رنگ سبز برای معرفی کانکتورهای APC مورد استفاده قرار می‌گیرد.



---



بیشتر بخوانید: مزایای استفاده از کابل فیبر نوری



---



دسته بندی آداپتور فیبر نوری:

آداپتورهای فیبر نوری در سه نوع گوناگون که عبارتند از: تک(simplex)، دوگانه (duplex) و چهارگانه (quad) تولید می‌‌شوند. دقت داشته باشید که آداپتورهای فیبر نوری به دسته‌های گوناگون که از کانکتورهای متفاوت تشکیل شده اند تقسیم می‌شود. از سوی دیگر بهتر است بدانید رابط‌های مختلفی در آداپتورهای فیبر نوری به کار می‌روند، به عنوان مثال می توانیم به رابط های مختلفی همچون (FC،SC،ST) اشاره کنیم.

آداپتور فیبر نوری سینگل مود:

آداپتور سینگل مود به آداپتورهایی که برای کابل سینگل مود استفاده می‌شود، می‌گویند. کابل‌های سینگل مود تنها یک سیگنال را در یک زمان مشخص ارسال می کنند، به همین علت است که نام این نوع کابل، سینگل مود می‌باشد. البته بسیاری از کاربران این نوع کابل را با نام تک حالته نیز می‌شناسند.

کابل های سینگل مود در مواردی گوناگونی مانند: ATM، مرکز داده و دیتا سنتر شبکه‌های پردازش داده و .. مورد استفاده قرار می گیرد. همچنین آداپتور‌های سینگل مود انواع مختلفی دارند اما پرکاربردترین و محبوب‌ترین آداپتور های فیبر نوری سینگل مود موجود در بازار تجهیزات شبکه شامل: آداپتور فیبر نوری سینگل مود FC، آداپتور فیبر نوری سینگل مود LC و آداپتور فیبر نوری سینگل مود SC هستند.



---



بیشتر بخوانید: پاورمتر نوری چیست و از پاورمتر چه می دانید



---



آداپتور فیبر نوری مالتی مود:

آداپتور های فیبر نوری مالتی مود به آداپتور‌هایی که در کابل‌های فیبر نوری چند حالته یا مولتی مورد استفاده قرار می گیرد گفته می‌شود. بهتر است بدانید که کابل‌های مالتی مود دارای قابلیت ارسال چند سیگنال به طور همزمان هستند. از ویژگی‌های قابل توجه کابل‌های مالتی مود میتوانیم به سرعت بالای آن اشاره کنیم.

در نتیجه باید بگوییم آداپتور‌های فیبر نوری مالتی مود همچون آداپتورهای فیبر نوری سینگل مود در دسته‌ بندی های مختلفی مانند: آداپتور فیبر نوری مالتی مودFC، آداپتور فیبر نوری مالتی LC و آداپتور فیبر نوری مالتی مود SC وجود دارند.



آداپتور فیبر نوری و انواع آن:

آداپتورهای فیبر نوری بر اساس نوع کانکتور، تعداد پورت و نحوه اتصال به دسته‌های مختلفی تقسیم می‌شوند. هر کدام از این آداپتورها طراحی و عملکرد خاصی دارند که متناسب با نیازهای مختلف در شبکه‌های فیبر نوری استفاده می‌شود. در ادامه به بررسی رایج ترین انواع آداپتورهای فیبرنوری می پردازیم؛

آداپتورها بسته به نوع کانکتور فیبر نوری، در مدل‌های مختلف تولید می‌شوند، از جمله:

• آداپتور (Subscriber Connector) SC: این آداپتور برای کانکتورهای SC مناسب است و به علت قابلیت اتصال سریع، آسان و طراحی ساده بسیار پرکاربرد است. همچنین دارای مکانیزم قفل فشاری است که در شبکه‌های مخابراتی و دیتا سنترها به کار برده می شود.
• آداپتور (Lucent Connector) LC: برای کانکتورهای LC مناسب است، دارای اندازه کوچک بوده و مناسب برای کاربردهایی با تراکم بالا است از این رو به دلیل طراحی فشرده، گزینه محبوبی برای استفاده در دیتاسنترها و شبکه‌هایی با فضای محدود به شمار می آیند.
• آداپتور (Straight Tip) ST: این آداپتور مجهز به مکانیزم قفل چرخشی (Bayonet) است و به صورت دایره ای شکل طراحی شده است که برای سیستم های شبکه محلی، شبکه های تلویزیون کابلی و شبکه‌های صنعتی و نظامی مورد استفاده قرار می گیرد.
• آداپتور (Ferrule Connector) FC: دارای رزوه فلزی برای اتصال محکم است که مناسب برای محیط‌های با لرزش بالا می باشد. این آداپتور قابلیت ایجاد اتصال پایدار و مقاوم را دارد از این رو در تجهیزات صنعتی مورد استفاده قرار می گیرد.
• آداپتور MTP/MPO: برای اتصال چند فیبر به صورت همزمان، مناسب برای کاربردهای با پهنای باند بالا.

2. بر اساس تعداد پورت

• تک پورت (Simplex): برای اتصال یک فیبر نوری.
• دو پورت (Duplex): برای اتصال دو فیبر نوری به طور همزمان.
• چهار پورت (Quad): مناسب برای سیستم‌های چند کاناله.

3. بر اساس نوع فیبر نوری

• آداپتور Single-mode: مناسب برای فیبر نوری سینگل مود با هسته نازک‌تر و افت سیگنال کم‌تر.
• آداپتور Multi-mode: مخصوص فیبرهای مولتی مود که برای انتقال داده در مسافت‌های کوتاه‌تر استفاده می‌شود.



نتیجه گیری:

آداپتورهای فیبر نوری از جمله اجزای ضروری و حیاتی در سیستم‌های ارتباطی مبتنی بر فیبر نوری هستند. این قطعات کوچک ولی دقیق، با ایجاد اتصالات پایدار، تنظیم دقیق هسته‌های فیبر، کاهش بازتاب و اتلاف سیگنال، انتقال داده‌ها را با سرعت و کیفیت بالا ممکن می‌سازند.

انواع مختلف آداپتورها مانند SC، LC، FC و ST با ویژگی‌ها و کاربردهای متنوع، توانسته‌اند نیازهای گوناگون شبکه‌های مخابراتی، دیتاسنترها، سیستم‌های صنعتی و حتی پزشکی را برآورده کنند. این آداپتورها نقش کلیدی در تضمین کارایی و پایداری شبکه‌های پیشرفته دارند و همچون یک پلِ ارتباطی در دنیای پیچیده و پراهمیت ارتباطات نوری عمل می‌کنند.

آداپتورهای فیبر نوری بسته به نوع کانکتور، تعداد پورت و نوع فیبر نوری، انواع مختلفی از این آداپتورها در بازار موجود است. انتخاب آداپتور مناسب، به نیاز شبکه و نوع تجهیزات مورد استفاده شما بستگی دارد. انتخاب آداپتورِ مناسب، ارائه عملکرد بهینه و انتقال داده هایی بدون اختلال را تضمین می دهد.
